Por padrão, a chave táctil vem de fábrica com seus terminais levemente dobrados em um pequeno ângulo, que muitas vezes dificultam seu perfeito encaixe aos furos da placa, sendo necessário neste caso, seu encaixe forçado, para este processo, aconselhamos tornar os terminais retos e alinhados com auxílio de um alicate. Após este procedimento, seu encaixe se torna fácil e perfeito. Veja as ilustrações abaixo:
Não é muito comum usuários de eletrônica soldarem componentes com encapsulamento SMD, pois os mesmos são pequenos e muita das vezes de difícil manipulação. Mas em nosso caso não será tão difícil assim, aqui vai um dica simples.

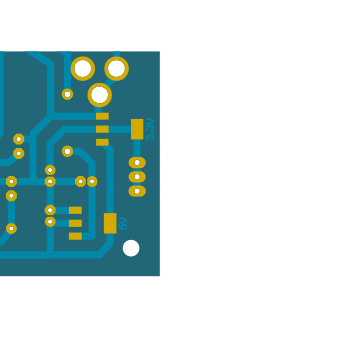

A solda dos reguladores de tensão SMD deverá ser realizada na parte das trilhas da placa. Confira sua voltagem estampada no corpo do mesmo.
Para realizar o processo, utilize o ferro de solda e o estanho.

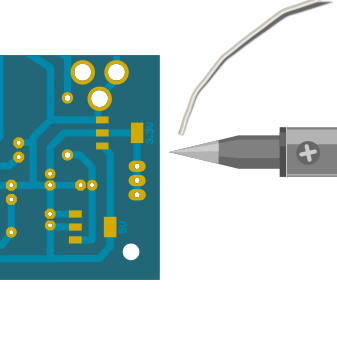

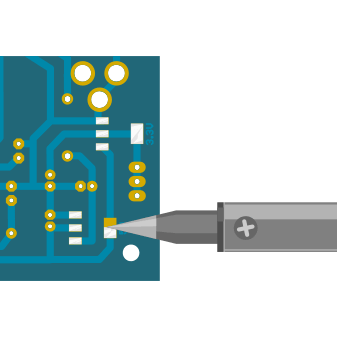

Primeiramente, aplique uma fina camada de solda nos terminais do contato dos reguladores de tensão SMD.

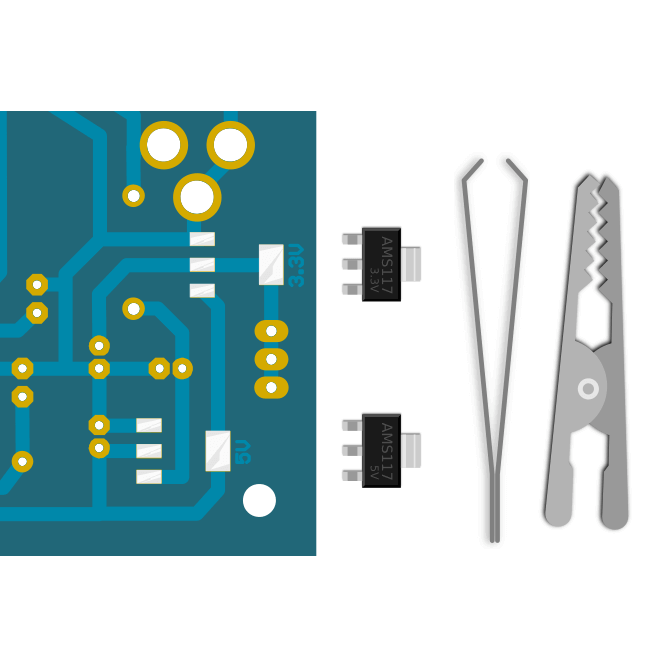

Para facilitar, utilizaremos um pinça ou um prendedor para segurar os componentes com maior precisão.

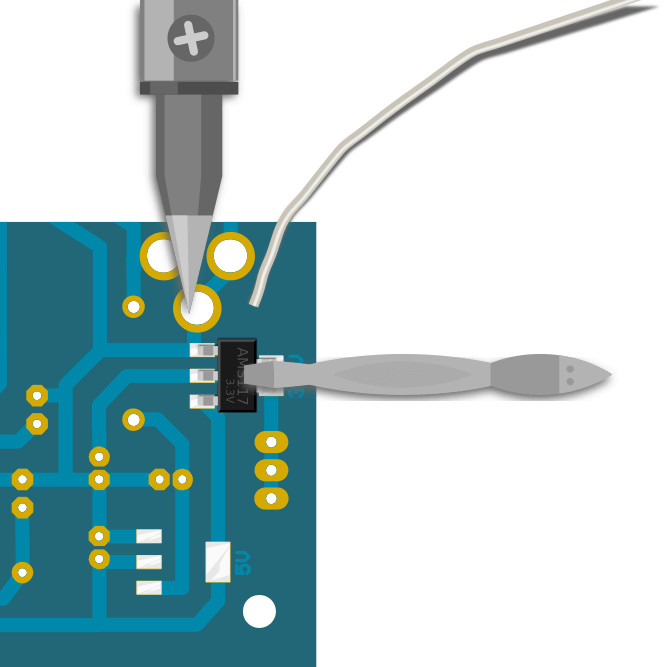

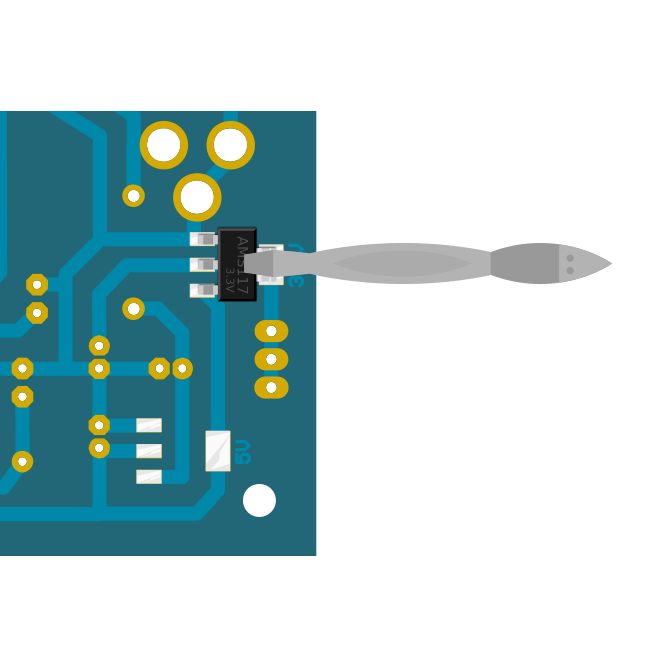

Coloque o regulador de tensão sobre a placa na posição correta, mantenha-o fixo em seu terminal com o auxílio da pinça.

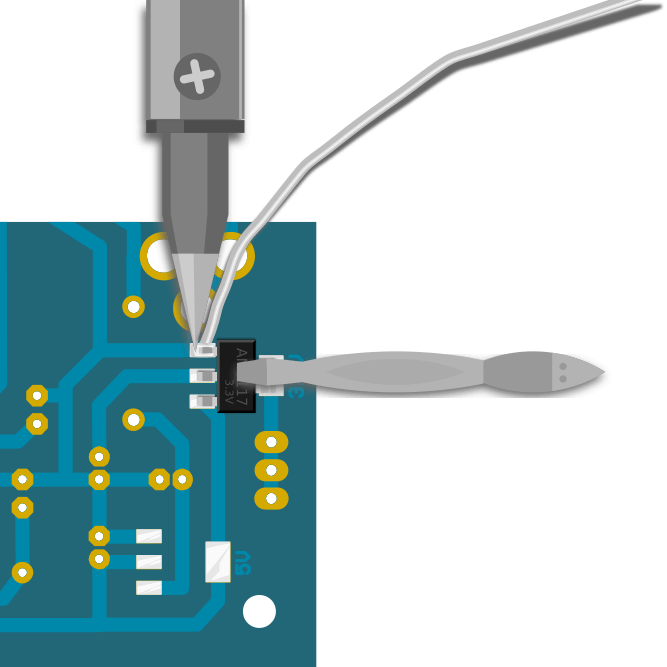

Utilize o ferro de solda e o estranho para fixar um dos terminais do regulador, mas na maioria dos casos, não é necessário utilizar mais solda, pois a solda da própria da placa, ja irá fixá-lo.

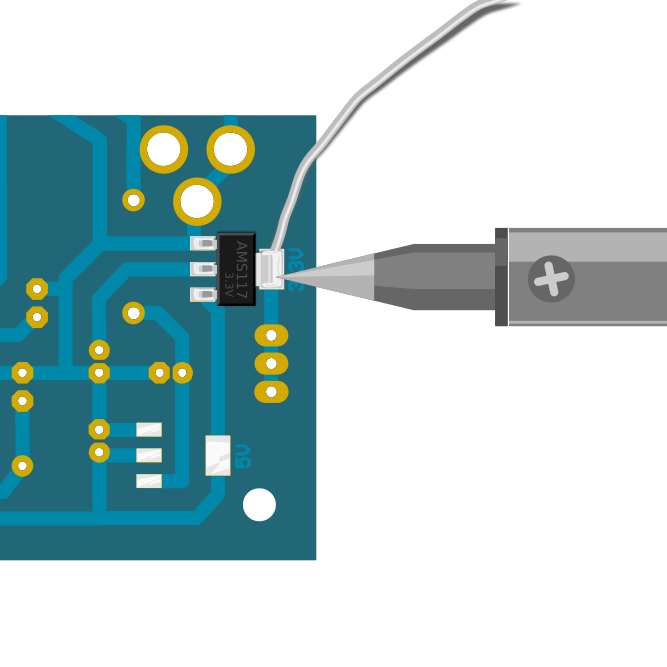

Encoste a ponta do ferro de solda em um dos terminais do componente, automaticamente a solda que você colocou na placa, ja irá fixá-lo.
Após efetuar a solda de um dos terminais, facilitará para os demais, pois os mesmos ja estãrão presos a placa.
Evite demorar muito com a ponta do ferro sobre os terminais dos componentes para evitar a queima do mesmo.
ATENÇÃO: Embora a soldagem dos componentes na placa seja um processo simples de realizar, é necessário um conhecimento básico sobre o mesmo, crianças devem pedir ajuda a um adulto experiente para realiza-lo.
Após energizado o ferro de solda deve ser manuseado com cuidado e atenção devido a sua alta temperatura, evitar ao máximo a inação da fumaça expelida pelo derretimento da solda, é um gás toxico e extremamente perigoso a saúde.
